Q.MPねじ接合システム(type-L)を用いたトラスが使えそうかどうか、トラスの数がどれぐらいになるか見ていただけますか。
A.図面やイメージ図を送っていただければMPねじ接合システムを用いたトラスが採用できそうかどうか、トラスの配置数やトラス間隔等を概算にはなりますがご提案できます。
構造金物相談所にはお問合せフォームがあります(後述)。
おおまかな平面図や伏図等がわかる資料を添付してお問合せいただければ、MPねじ接合システム(type-L)によるトラスが使えそうな案件かどうか回答できます。
トラスの形状としてご提案できるのは10m程度までですとキングポストトラス、10mを超えると平行弦トラスをご提案しています。

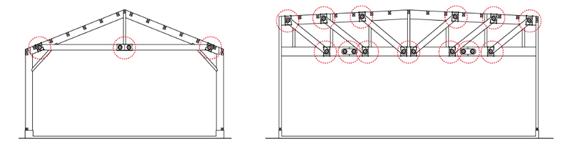

(下図はMPねじ接合システム type-Lにおけるキングポストトラス(左)と平行弦トラス(右))
ただし、トラスの数をご提案する際に解析で都度確認しているわけではありません。
基本的にはMPねじ接合システム(type-L)のスパン表作成時の条件で提案しています。

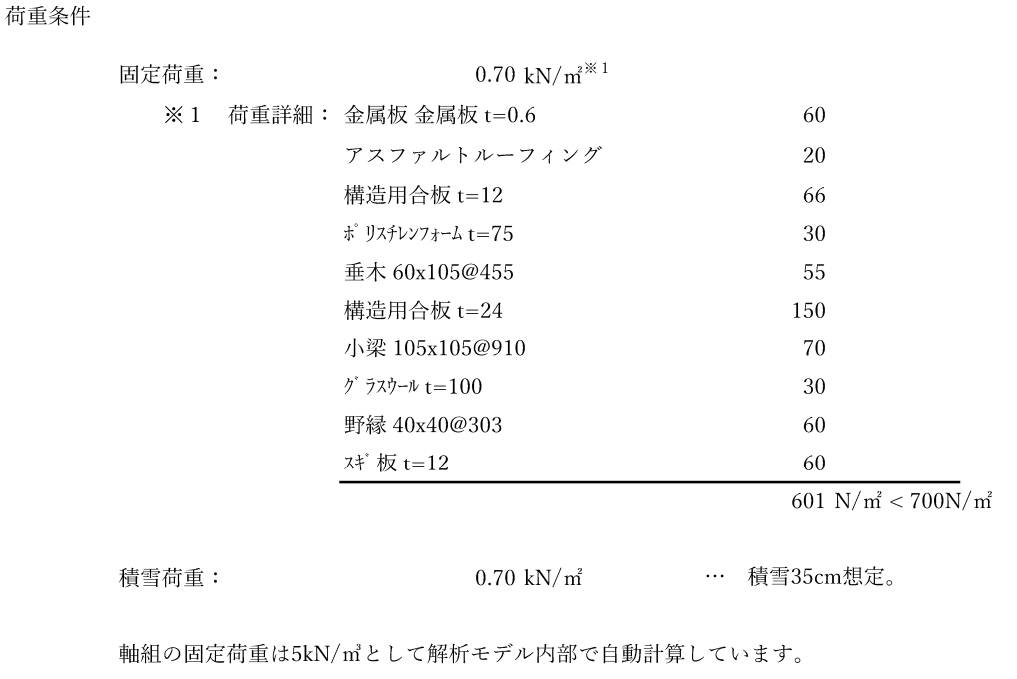

下記はスパン表作成時における荷重条件です。
上記の荷重条件では建物用途に倉庫を想定して積載荷重に関しては考慮しておりません。
ご相談いただく建物の用途が倉庫以外の場合は、積載荷重を個別に設定してトラスの間隔等をご提案しております。
そのほかのスパン表作成時の条件が気になる方は、MPねじ接合システムやMPねじ接合システム type-Lのマニュアルをご覧ください。
また、MPねじ接合システム(type-L)はBXカネシンで構造設計者に設計者登録(無料)をしたうえで、許容応力度計算によりお使いいただく製品です。
最終的なトラスの形状や設置数等は構造計算をしたうえでご判断ください。
MPねじ接合システム(type-L)は構造金物相談所からご案内することも可能です。
構造金物相談所のお問合せフォームはトップページの右上にある「相談入口」からお問合せできます。
ぜひご相談してみてください。
